6 pin ESP32 Display Module 5V capacitieve touchscreens 500mA 8M PSRAM LVGL

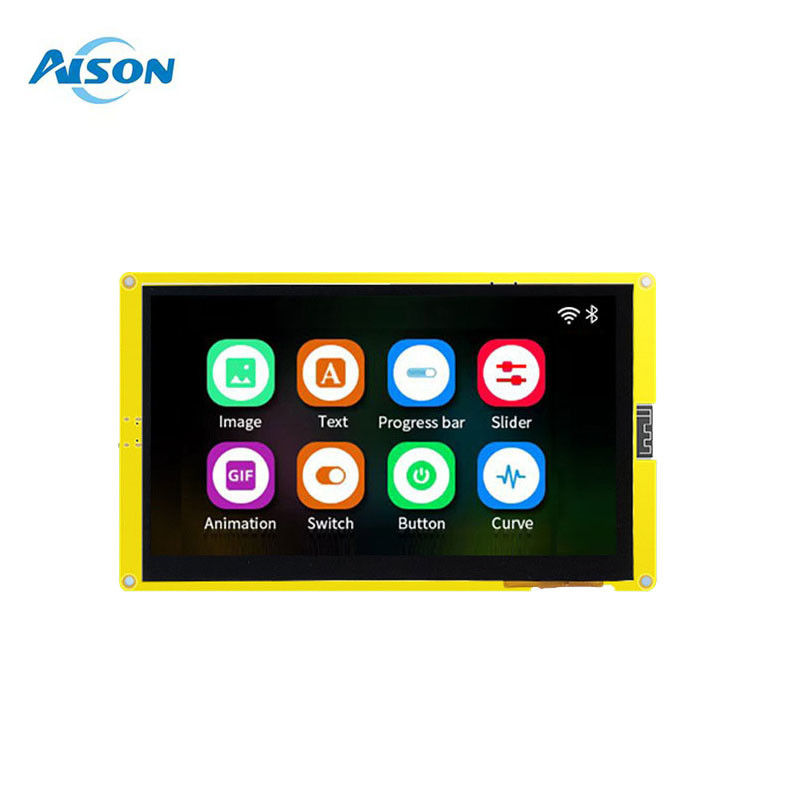

7.0 inch ESP32-8048S070C LCD-schermmodule 800*480 Serial Port Display 2,4 GHz Wifi Bluetooth 16 MB SPI Flash en 8 MB PSRAM

1Overzicht

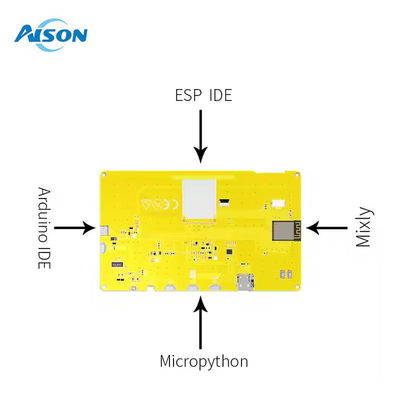

ESP32-8048S070C is een ontwikkelbord voor visuele touchscreen, het bord is uitgerust met onafhankelijk ontwikkelde GUI-platform firmware,ondersteuning van grafische drag and drop programmering om gebruikers te helpen bij het voltooien van de ontwikkeling van een aangepast besturingsplatform. De hoofdcontroller van ESP32-8048S070C ontwikkelingsbord neemt ESP32-S3-WROOM-1 module, deze module is een algemene Wi-Fi + Bt + ble MCU module, 16MB SPI flash en 8MB PSRAM zijn geconfigureerd in.ESP32-8048S070C ontwikkeling bord kan ook ontwikkelen en debug functies zoals knoppen, spraak en camera via de uitbreiding interfaces aan beide zijden, sterk verkort de ontwikkeling cyclus van gebruikers.

2De volgende hardware middelen

1) ESP32-S3-WROOM-1 module

ESP32-S3-WROOM-1 is een Wifi + Bt + ble MCU-module voor allerlei toepassingen.Het kan worden gebruikt in sensornetwerken met een laag vermogen en veeleisende toepassingenDe parameters van deze ESP32-S3-WROOM-1 zijn:8Mbyte PSRAM + 16Mbyte Flash.

2) TP-interface

Capacitieve touchpad interface, I2C interface, 0,5 mm afstand, 6pin, flip down type.

3) LCM Display interface7.0-inch LCM display interface, SPI interface, 1,25mm afstand, Deze SPI interface is verbonden met de hardware HSPI interface van esp32, de werking klok frequentie kan
De gebruikte schermparameters zijn: Grootte: 7,0 inch; Pixeldichtheid: 165 PPI; Resolutie: 800*RGB*480; Schermmodel:

ESP32-8048S070C

4) Energiebeheer

Twee LDOS's van 3,3V, één voert het bord zelf aan, de andere voert het externe uitbreidingsbord aan.De stroomvoorziening is gescheiden om te voorkomen dat de uitbreidingsplaat de stroomvoorziening van esp32-S3 verstoort, zorgt het voor de stabiliteit van de esp32-S3.

5) Interface voor externe stroom

Externe voedingsinterface gereserveerd (positieve en negatieve, zoals aangegeven in het +-teken op de figuur), invoerspanningsbereik 5v, maximale belastingstroom I > 2A.

6) RST Sleutel

Tik op de knop voor zelfreset om verbinding te maken met de EN-pin van ESP32-S3.

7) Type-C-interface

Universele USB-C-interface (Type-C-interface), deze interface wordt gebruikt voor het aansturen van de ontwikkelingsplatform, UART-communicatie en firmware-download.De hardware van de downloadcircuit implementeert gegevensstroomcontrole, dus de firmware download ondersteunt automatische download met één klik.

3Kracht op instructies

1) Stroomvoorziening

Deze ontwikkelingsplatform ondersteunt USB Type-C 5V stroomvoorziening en gereserveerde externe stroominvoerinterface (zoals weergegeven door referentienummer 5 in figuur 3).

dat de steunstroom van de ingangsspanning 5 V niet minder is dan 1 A wanneer geen andere uitbreidingsplaten zijn ingebracht,en de steunstroom van de ingangsspanning 5 V is niet minder dan 2 A wanneer andere uitbreidingsborden worden ingebracht (zie voor meer details het werkelijke stroomverbruik van de uitbreidingsborden). Opmerking: wanneer de externe voeding via de reserverde voedingsinterface wordt geleverd, bedraagt het voedingsspanningsinvoerbereik 5 V en wordt de belastingstroom aanbevolen op I> 2 A.

2) Voorzorgsmaatregelen

Zorg ervoor dat de FPC-kabels van de TP- en LCM-schermen zijn ingebracht in de overeenkomstige FPC-afspraken voordat ze op het ontwikkelbord worden aangesloten, anders

4Elektrische parameters van het bord

Testomgeving:

1Temperatuur: kamertemperatuur 25 °C

2Stroomvoorziening: 5,0 V Spanning, golf V

Testparameters:

1Normale werkstroom: 500 mA (gemiddelde stroom)

5Firmware brandt.

Stap één:

Sluit het ESP32-8048S070C-bord aan op de computer via de USB-TypeC-gegevenskabel.de firmware kan automatisch worden gedownload via ESP32 Flash_Download_Tools.

Stap twee:

Zoals in figuur 7-1 hieronder weergegeven: Selecteer het firmwarepad dat op 1 moet worden verbrand. Het adres is meestal 0X00. Na het instellen, vergeet niet om aan de voorzijde te vinken; Selecteer de systeemklok op 40MHz op 2 locaties;Kies de grootte van Flash als 128Mbit op 3 plaatsenSelecteer SPI MODE als DIO-modus op 4 plaatsen; Selecteer het poortnummer van het door de computer herkende huidige bord op 5; Selecteer de seriële poort baudrate op 6 plaatsen (hoe groter de waarde, hoe groter de snelheid van de verbinding.hoe sneller de firmware download snelheid, en de maximale ondersteuning is 1152000bps); Klik na voltooiing van de vorige configuratie op 7 om te beginnen met het branden van de firmware.

Stap drie:

Nadat u de bovenstaande twee stappen heeft voltooid, drukt u op de resetknop aan de achterkant van de
De ontwikkelingsraad om te beginnen met het uitvoeren van de firmware net verbrand.
