Productdetails:
|
| Naam: | 2.2 inch SPI LCD module | Resolutie: | 320x240 |
|---|---|---|---|
| De Grootte van modulepcb: | 40.10x67.20 mm) | Actief gebied: | 33.84x45.12 mm) |
| Interface: | SPI 4-lijn | Zienhoek: | Vervaardiging |
| Afbeeldingsmodus: | TFT, normaal wit | Werktemperaturen: | -20 tot 70 graden. |
| Bergingstemperatuur: | -30 tot 80 graden. |
2.2 inch /2.4 inch /2.8 inch /3.2 inch /3.5 inch /4.0 inch SPI TFT LCD-module met PCB-bord
Opties:
2.2 inch SPI LCD-module zonder aanraking;2.2 inch SPI-module-display met RTP
2.4 inch SPI LCD-module zonder aanraking;2.4 inch SPI Module display met RTP
2.8 inch SPI LCD-module zonder aanraking;2.8 inch SPI Module display met RTP
3.2 inch SPI LCD-module zonder aanraking;3.2 inch SPI-module-display met RTP
3.5 inch SPI LCD-module zonder aanraking;3.5 inch SPI Module display met RTP
4.0 inch SPI LCD-module zonder aanraking;4.0 inch SPI-module-display met RTP
Algemene beschrijving

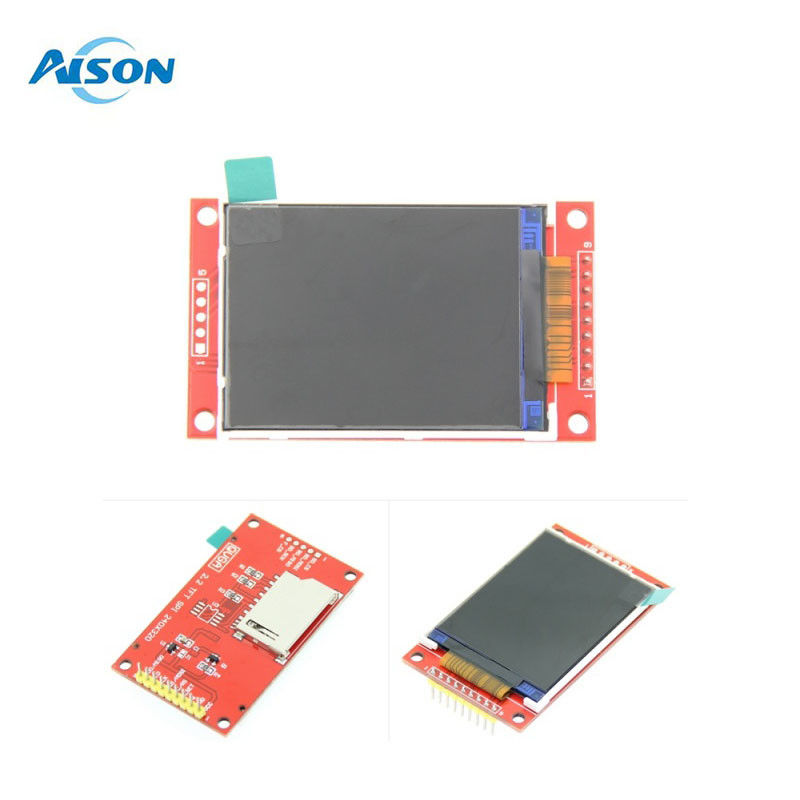

MSP2202 is een transmisieve a-Si TFT-LCD-module (amorfe siliciumdunnefilmtransistorvloeibare kristaldisplay), die bestaat uit een TFT-LCD-paneel, een achterlichtunit van het stuurcircuit,Het paneel is 2.2 inch en de resolutie is 240x320. Hoge beeldkwaliteit a-Si TFT LCD-module. Deel-scherm weergavefunctie is beschikbaar. Slaap- en stand-by-modi zijn beschikbaar voor energiebesparing.
| Naam | Parameter |
| Kleur weergeven | RGB 65K-kleur |
| SKU's | MSP2202 |
| Schermgrootte | 2.2 ((inch) |
| Type | TFT |
| Bestuurder IC | ILI9341 |
| Resolutie | 320*240 (pixels) |
| Interface van de module | 4-draad SPI-interface |
| Actief gebied (AA-gebied) | 33.84x45.12 mm) |
| Grootte van de PCB-module | 40.10x67.20 mm) |
| Werktemperatuur | -20°C tot 60°C |
| Bergingstemperatuur | -30°C tot 70°C |
| VCC-stroomspanning | 3.3V~5V |
| Logische IO-poortspanning | 3.3V (TTL) |
| Energieverbruik | TBD |
| Ruwgewicht ((Verpakking bevat) | 22 (g) |

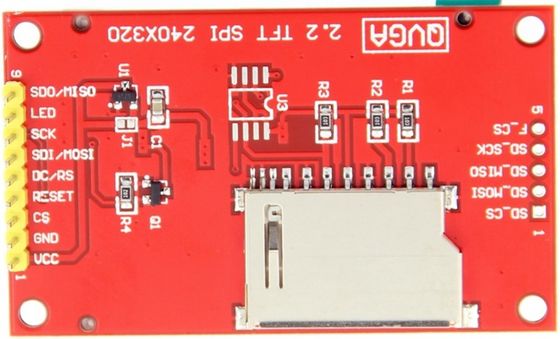

| Aantal | Pinlabel | Beschrijving |
| 1 | VCC | 5V/3,3V stroominvoer |
| 2 | GND | Ground |
| 3 | CS | LCD-chip selectie signaal, laag niveau activeren |
| 4 | Reset | LCD-resetsignaal, laag niveau reset |
| 5 | DC/RS | hoog niveau: register, laag niveau: gegevens |
| 6 | SDI/MOSI | SPI-bus-gegevenssignalen schrijven |
| 7 | SCK | SPI-buskloksignaal |
| 8 | LED's | als niet gecontroleerd, 3.3V altijd licht aansluiten |
| 9 | SDO/MISO | SPI bus lezen data signaal, als je niet nodig hebt om de lezen functie, kunt u het niet verbinden |
