Productdetails:
|
| Posten: | 3.5 inch SPI Resistive Touch Screen | Display resolutie: | 480X320 |
|---|---|---|---|
| PCB-grootte: | 56.34x98 mm | LCD Actief Gebied: | 48.96x73,44 mm |
| LCD-interface: | SPI 4-lijn | Bekijkhoek: | Vervaardiging |
| Display-type: | TFT, normaal wit | Werktemperaturen: | -20 tot 70 graden. |

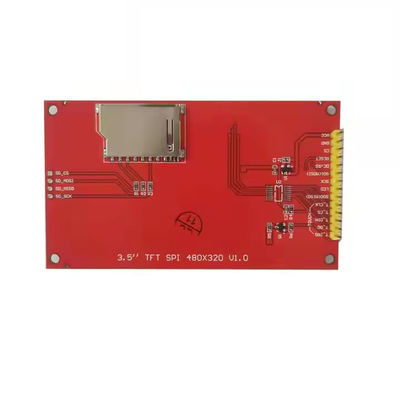

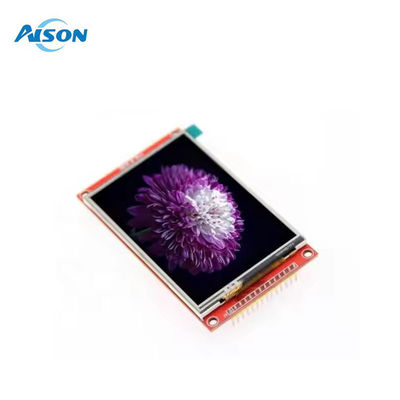

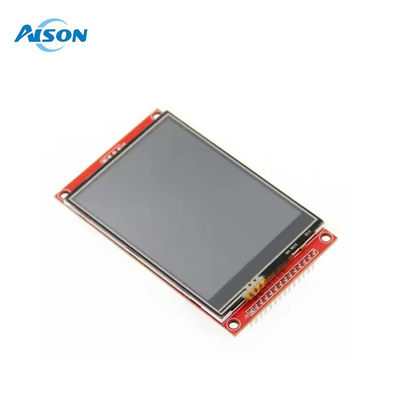

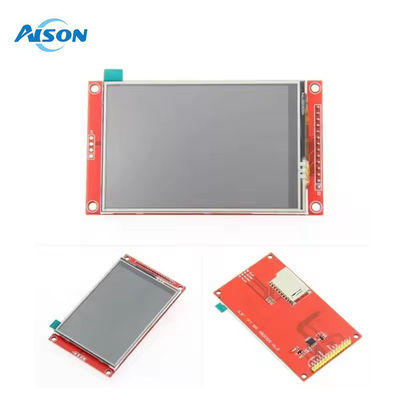

3.5 inch 480x320 SPI TFT display ILI9488 Driver 4 Wire SPI Resistive Touch Screen Module
Opties:
2.2 inch SPI LCD-module zonder aanraking;2.2 inch SPI-module-display met RTP
2.4 inch SPI LCD-module zonder aanraking;2.4 inch SPI Module display met RTP
2.8 inch SPI LCD-module zonder aanraking;2.8 inch SPI Module display met RTP
3.2 inch SPI LCD-module zonder aanraking;3.2 inch SPI-module-display met RTP
3.5 inch SPI LCD-module zonder aanraking;3.5 inch SPI Module display met RTP
4.0 inch SPI LCD-module zonder aanraking;4.0 inch SPI-module-display met RTP
Kenmerken
• 3,5-inch kleuren scherm, ondersteunt 65K kleuren display, display rijke kleuren, 480X320 resolutie
• Met behulp van de SPI-seriebus zijn slechts enkele IO's nodig om het scherm te verlichten
• Gemakkelijk uit te breiden met een SD-kaartsleuf
• Geef een uitgebreid voorbeeldprogramma
• Militaire procesnormen, langdurig stabiel werk
• Ondersteuning van de bestuurder
| Naam | Parameter |
| Kleur weergeven | RGB 65K-kleur |
| SKU's | touchscreen: MSP3520 |
| geen touchscreen: MSP3521 | |
| Schermgrootte | 3.5 ((inch) |
| Type | TFT |
| Bestuurder IC | ILI9488 |
| Resolutie | 480*320 (pixel) |
| Interface van de module | 4-draad SPI-interface |
| Actief gebied (AA-gebied) | 48.96x73.44 mm |
| Grootte van de PCB-module | 56.34x98mm |
| Werktemperatuur | -20°C tot 70°C |
| Bergingstemperatuur | -30°C tot 80°C |
| VCC-stroomspanning | 3.3V~5V |
| Logische IO-poortspanning | 3.3V (TTL) |
| Energieverbruik | Ongeveer 90mA. |
3.5 inch SPI TFT-displayInterface-definitie
| Aantal | Pinlabel | Beschrijving |
| 1 | VCC | 5V/3,3V stroominvoer |
| 2 | GND | Ground |
| 3 | CS | LCD-chip selectie signaal, laag niveau activeren |
| 4 | Reset | LCD-resetsignaal, laag niveau reset |
| 5 | DC/RS | hoog niveau: register, laag niveau: gegevens |
| 6 | SDI ((MOSI) | SPI-bus-gegevenssignalen schrijven |
| 7 | SCK | SPI-buskloksignaal |
| 8 | LED's | als niet gecontroleerd, 3.3V altijd licht aansluiten |
| 9 | SDO ((MISO) | SPI bus lezen data signaal, als je niet nodig hebt om de lezen functie, kunt u het niet verbinden |
| (De volgende is de touch screen signaal lijn bedrading, als u niet nodig hebt om aan te raken functie of de module zelf heeft geen touch functie, kunt u ze niet verbinden) | ||
| 10 | T_CLK | Aanraak SPI bus kloksignaal |
| 11 | T_CS | Touchscreen chip selectie signaal, laag niveau activeren |
| 12 | T_DIN | Invoer van de SPI-bus met aanraking |
| 13 | T_DO | Touch SPI-busuitgang |
| 14 | T_IRQ | Touchscreen onderbrekingssignaal, laag niveau bij aanraking gedetecteerd |
