Productdetails:
|
| Naam: | 2.8 inch SPI TFT LCD touch panel | Resolutie: | 240x320 |
|---|---|---|---|
| De Grootte van modulepcb: | 50.0x86.0 ((mm) | Actief gebied: | 43.2x57.6 ((mm) |
| Interface: | SPI 4-lijn | Bekijkhoek: | Vervaardiging |
| Afbeeldingsmodus: | TFT, normaal wit | Bestuurder IC: | ILI9341 |
| aanraakscherm: | Zonder RTP |

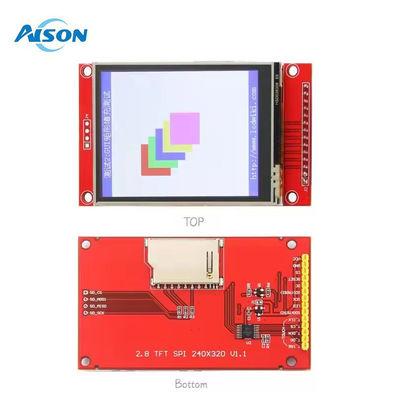

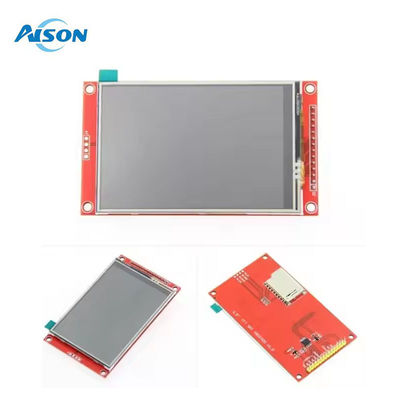

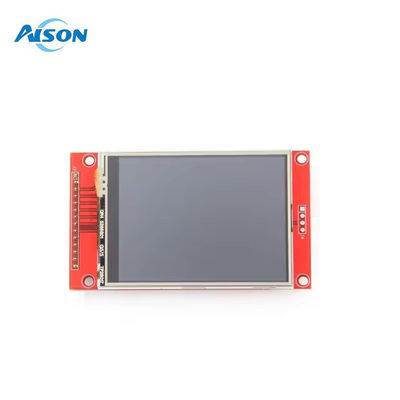

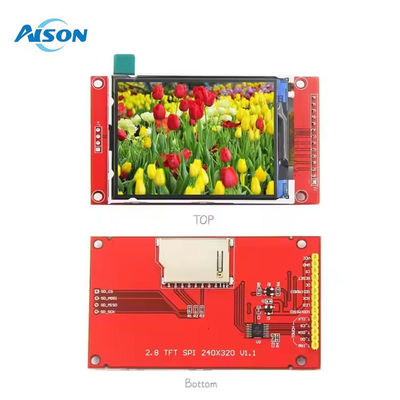

2.8 inch SPI TFT LCD Display Module 240x320 SPI Serial ILI9341 Driver IC
Opties:
2.2 inch SPI LCD-module zonder aanraking;2.2 inch SPI-module-display met RTP
2.4 inch SPI LCD-module zonder aanraking;2.4 inch SPI Module display met RTP
2.8 inch SPI LCD-module zonder aanraking;2.8 inch SPI Module display met RTP
3.2 inch SPI LCD-module zonder aanraking;3.2 inch SPI-module-display met RTP
3.5 inch SPI LCD-module zonder aanraking;3.5 inch SPI Module display met RTP
4.0 inch SPI LCD-module zonder aanraking;4.0 inch SPI-module-display met RTP
| Naam | Parameter |
| Kleur weergeven | RGB 65K-kleur |
| SKU's | touchscreen: MSP2807 |
| geen touchscreen: MSP2806 | |
| Schermgrootte | 2.8 ((inch) |
| Type | TFT |
| Bestuurder IC | ILI9341 |
| Resolutie | 320*240 (pixels) |
| Interface van de module | 4-draad SPI-interface |
| Actief gebied (AA-gebied) | 43.2x57.6 ((mm) |
| Grootte van de PCB-module | 50.0x86.0 ((mm) |
| Werktemperatuur | -20°C tot 60°C |
| Bergingstemperatuur | -30°C tot 70°C |
| VCC-stroomspanning | 3.3V~5V |
| Logische IO-poortspanning | 3.3V (TTL) |
| Energieverbruik | TBD |
| Ruwgewicht ((Verpakking bevat) | Geen aanraking: 34 g / met aanraking: 43 g |
Interface-definitie
| Aantal | Pinlabel | Beschrijving |
| 1 | VCC | 5V/3,3V stroominvoer |
| 2 | GND | Ground |
| 3 | CS | LCD-chip selectie signaal, laag niveau activeren |
| 4 | Reset | LCD-resetsignaal, laag niveau reset |
| 5 | DC/RS | LCD-register/gegevenskeuze-signaal,
hoog niveau: register, laag niveau: gegevens |
| 6 | SDI ((MOSI) | SPI-bus-gegevenssignalen schrijven |
| 7 | SCK | SPI-buskloksignaal |
| 8 | LED's | Achterlichtbeheersing, verlichting op hoog niveau,
als niet gecontroleerd, 3.3V altijd licht aansluiten |
| 9 | SDO ((MISO) | SPI bus lezen data signaal, als je niet nodig hebt om de lezen functie, kunt u het niet verbinden |
| (De volgende is de touch screen signaal lijn bedrading, als u niet nodig hebt om aan te raken functie of de module zelf heeft geen touch functie, kunt u ze niet verbinden) | ||
| 10 | T_CLK | Aanraak SPI bus kloksignaal |
| 11 | T_CS | Touchscreen chip selectie signaal, laag niveau activeren |
| 12 | T_DIN | Invoer van de SPI-bus met aanraking |
| 13 | T_DO | Touch SPI-busuitgang |
| 14 | T_IRQ | Touch SPI-busuitgang |
